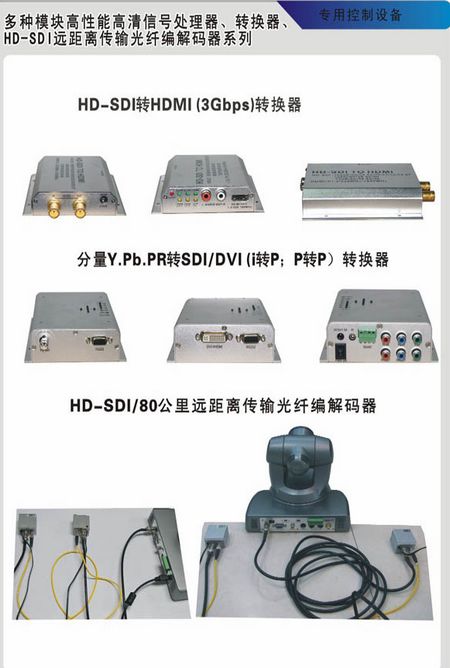

特性：
1.HDSDI均衡的信号环路输出
2.连接器镀金黄铜为75欧姆的要求真正兼容3GSDI（SMPTE 424M）等规定
3.接受信号输入符合的SMPTE - 259M，SMPTE292M和SMPTE424M与信号自动检测
4. 数据速率高达2.970Gbps（SMPTE 424M）等
5.接受高清的SDI嵌入音频信号
6.输出的HDMI 1.3版本支持高达225MHz?1800MHz的
指示灯
红色=电源 绿= SMPTE424M 绿= SMPTE292M 绿= SMPTE259M
黄=视频锁 黄=音频锁 黄=HDMI / DVI
高清数字转换模块使用说明
|
分类
|
指令
|
指令包
|
解释
|
|
波特率
|
|
89 01 04 61 0P FF
|
P—0：1200，1：2400，2：4800，3：9600，4：19200，5：38400；232输入波特率和485输出波特率是一致的
|
|
输出格式
|
|
89 01 04 60 0P FF
|
P—0：输入格式 输出格式
1：i转p格式
|
|
Dvi参数
|
复位
|
89 01 04 62 0P FF
|
P—0：所有复位
1：亮度复位，值135
2：对比度复位，值100
3：饱和度复位，值100
|
|
亮度调整
|
89 01 04 70 0P 0Q FF
|
PQ：00—FF
|
|
对比度调整
|
89 01 04 71 0P 0Q FF
|
PQ：00—FF
|
|
饱和度调整
|
89 01 04 72 0P 0Q FF
|
PQ：00—FF
|
按钮：
1、I/P—按一次此按键可以将输出格式切换为i格式或者p格式，i格式是i/p指示灯灭、p格式时，i/p指示灯亮
2、BAUD—连续切换转换模块波特率，1200-2400-4800-9600-19200-38400---1200……
3、U—Focus Far按钮（visca协议）
4、D—Focus Near按钮（visca协议）
5、L—Zoom wide按钮（Visca协议）
6、R—Zoom tele按钮（Visca协议）
7、M-Focus auto/man按钮（Visca协议）
8、设置DVI参数
a) 按SET按钮进入同时进入亮度设置（1200和2400指示灯亮）
b) 按U、D键可以连续更改参数，M键复位当前参数
c) 按L、R键连续切换亮度（1200和2400指示灯亮）、对比度（4800和9600指示灯亮），饱和度（19200和38400指示灯亮）进行设置。
d) 按SET按钮退出设置
|
支持输入格式
|
模拟信号输出
|
HD-SDI
|
DVI
|
|
i/p灯灭
|
i/p灯亮
|
i/p灯灭
|
i/p灯亮
|
|
1080i/60
|
1080i/60
|
1080i/60
|
1080p/30
|
1080i/60
|
1080p/30
|
|
1080i/50
|
1080i/50
|
1080i/50
|
1080p/25
|
1080i/50
|
1080p/25
|
|
720P/60
|
720P/60
|
720P/60
|
720p/30
|
720P/60
|
-
|
|
720P/50
|
720P/50
|
720P/50
|
720p/25
|
720P/50
|
-
|
测试要求:可通过db9接口直接下载程序
1、指令直通：db9和485端口的指令能直接通讯，连接两个端口到电脑，互发指令均能接收正确即可
2、测试p格式功能
