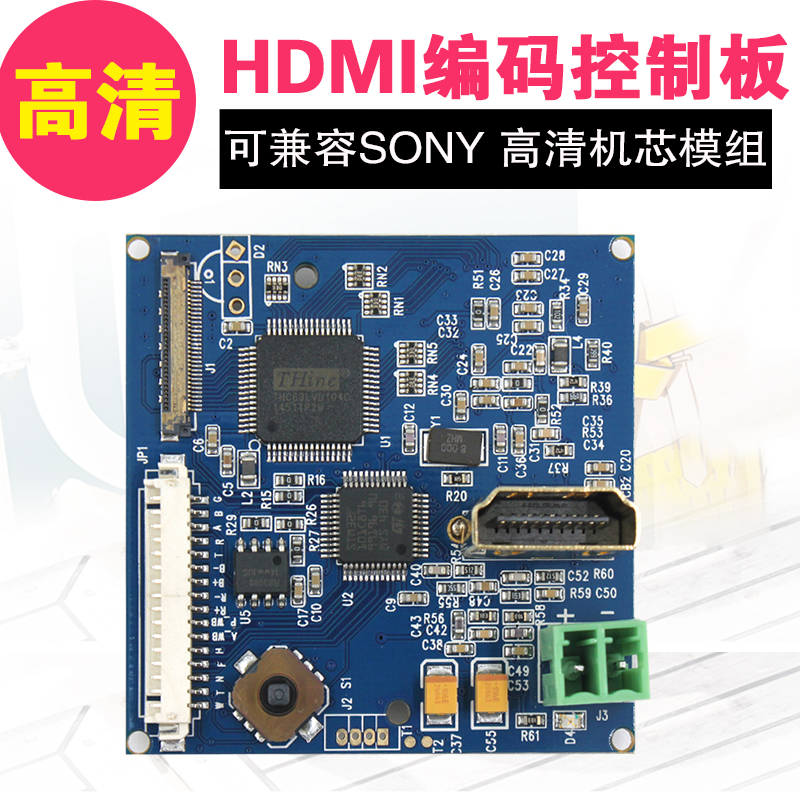

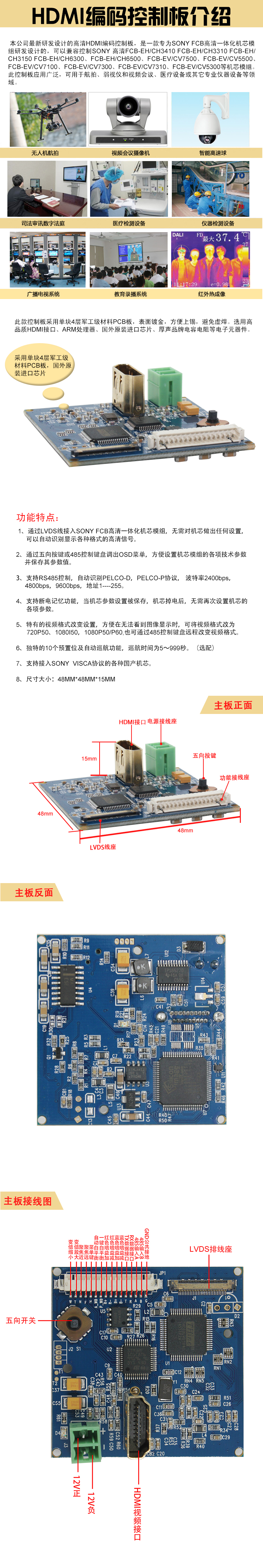

此款机芯支持20倍光学变焦12倍数字变焦，可支持连接HDMI和HD-SDII接口类型，它的特点是色彩还原度高、AF聚焦能力强、最高可支持1080P60帧、画面无畸变、性价比高。他可用于机器人、医疗设备、彩喷设备、无人机等。可支持市场流行的几款索尼机芯，如：FCB-EH6300,EH3400,EH3410,EV7500,EV7520,EV7310,EV7300以及EV7100等。
产品参数
传感器
图像传感器：SONY 1/2.8” Progressive CMOS
像素尺寸：2.8um x2.8um
扫描系统：16:9 逐行扫描
同步系统：内同步
有效像素：1920(H) x 1080(V)
最低照度：0.5Lux (白天), 0.1Lux (夜晚)
水平分辨率：1100TVL
光学
镜头：20 倍光学放大, F=4.7~94mm, F1.8 ~ F3.5
变焦范围：20x 光学放大
变焦速度：Wide~Tel :3.0S Tel~Wide :2.8S
聚焦：近/远： 自动/手动/半自动（一键式)
聚焦范围：10cm(广角), 1m(近角)
视场角：水平：58.7 度(广角), 3.2 度(近角)
功能
自动光圈：自动/手动
曝光：自动/快门优先/光圈优先/亮度/手动
电子快门：NTSC: 1/30~1/10000, PAL: 1/25~1/10000
白平衡：自动 (1,800K ~ 10,000K) /单按/ 室内/室外/手动
日夜切换系统：自动 / 白天 / 夜晚 / 红外外同步
菜单：中英、文菜单
降噪：2D&3D降噪
其它功能：镜像, 翻转,电子放大,去雾,冻结,宽动态
图像输出
数码输出(LVDS)
1920x1080p@50,60
1920x1080p@25,30
1920x1080i@50,60
1280x720p@50,60
ITU-R BT.1120 (YcbCr4:2:2 16bits)
通信方式
UART(3.3V level)(2 选 1)
SONY-VISCA协议，8bits data, 1 stop bit, 无校验位,9600bps
Pelco-D协议，8bits data, 1 stop bit, 无校验位, 9600bps
机械参数
工作温度：-10℃ ~ 50℃
|
FCB-EH6300
|
|
图像传感器
|
1/2.8 英寸“Exmor”CMOS
|
|
有效像素数
|
约327万像素
|
|
镜头
|
20倍光学变焦
|
|
f=4.7 mm (广角端)至94.0 mm (远端)，
|
|
F1.6至F3.5
|
|
数字变焦
|
12倍（使用光学变焦后为240倍）
|
|
水平视角
|
1080p/30模式：55.4°（广角端）到2.9°（远端）
720p/60，30模式：37.6°（广角端）到1.95°（远端）
|
|
最小物距
|
10mm（广角端）至800mm（远端）
|
|
同步系统
|
内置
|
|
最低照度
|
高灵敏度模式：0.5 lx (F1.6，50 IRE，ICR关闭)，0.095 lx（F1.6，50 IRE，ICR打开）
常规模式：1.7 lx（F1.6，50 IRE，ICR关闭），0.3 lx（F1.6，50 IRE，ICR打开）
|
|
建议使用的照度范围
|
100到100,000 lux
|
|
信噪比
|
高于50dB
|
|
支持的信号系统
|
高清
|
1080p/29.97，1080p/25，1080i/59.94（帧输出：29.97 PsF），1080i/50（帧输出：25PsF），720p/59.94，720p/50，720p/29.97，720p/25
|
|
标清
|
NTSC，PAL (640 x 360)
|
|
支持的视频输出
|
高清
|
模拟：分量（Y/Pb/Pr）
数字：Y/Cb/Cr 4:2:2，使用LVDS
（Y: 8比特，C：8比特，垂直同步，水平同步，场，时钟）
|
|
标清
|
VBS：1.0 Vp-p（负同步）
|
|
摄像机组件控制接口
|
VISCA(TTL信号电平)，波特率：9.6 Kb/s，19.2 Kb/s，38.4 Kb/s
|
|
停止位：1/2位可选
|
|
*电子快门
|
1/1至1/10,000秒，总共22步阶
|
|
*白平衡
|
自动，自动跟踪，室内，室外，室外自动，钠灯固定/自动模式，一键式触发，手动
|
|
*增益
|
自动/手动(-3至+28 dB，共22步阶)
|
|
*AE控制
|
自动，手动，优先模式（快门优先和光圈优先），亮度，EV补偿，慢速AE
|
|
*慢速AE
|
约5分钟
|
|
*聚焦系统
|
自动（灵敏度：正常，低），一键式自动聚焦，手动，无穷大，间隔自动聚焦，变焦触发自动聚焦
|
|
存放温度
|
-20℃至60℃
|
|
工作温度
|
-5℃至60℃
|
|
存放湿度
|
20%至95%
|
|
操作湿度
|
20%至80%
|
|
电源要求
|
6.0 V到12.0 V直流
|
|
功耗
|
4.7 W（马达启动），3.1 W（马达不启动）
|
|
重量
|
约260g
|
|
尺寸（宽×高×深）
|
50.0 x 60.0 x 87.9 mm
（包括突出部分）
|
