DI-SC123-C 具备透雾功能的20x光学变焦高清一体化摄像机机芯 - 一体化机芯

产品信息

高清720P
20倍光学变焦
最低照度0.3lx
夜市
自动透雾
自动强光抑制

尖端技术

20x光学变焦镜头的高清摄像机

采用拥有高清分辨率1280*720的CMOS传感器。日立独自开发的高速自动聚焦系统可高速跟随被摄物体的移动，并对其进行高清晰度的拍摄。对人群中人的脸部或者远处汽车牌等重要证据都能进行准确的抓拍。

图片：0.14lx高灵敏

最低照度0.3lx

高灵敏度的CMOS传感器配合镜头及日立的DSP10，实现了最低照度0.3lx。除了j交通监控外，在如火车站台、繁华商业街等环境亮度时刻变化的都市监控上也能发挥很大的作用。

其它低照度技术

帧降噪（FNR）
动态消除亮点
数字慢快门（DSS）
可移除红外滤光片

图片：x

自动强光抑制

低照度下，摄像机在某些有强光的场景下容易出现过曝现象，使得过曝区域周围的目标物无法看清，如车辆大灯附近的车牌等；此时，日立DI-SC123-C的自动强光抑制功能能够降低画面中过曝区域的亮度水平，使得图像可视性增强，有效信息如车牌等可见，而且日立自动强光抑制功能可以快速、准确的自动检测画面中是否有强光源，如果没有，摄像机将按照普通场景处理，达到实际应用的高效，实用性。

图片：x

夜市

以前的监控摄像机在夜间，对于没有照明的暗部，往往难以识别。通过夜市功能可以在不改变较亮部分的情况下，只提高较暗部分的亮度，从而能清楚识别较暗环境下的人物，强化了低照度下的安防监控。

图片：x

自动透雾

机芯内搭载有Defog的功能。即使处在船舶监控、高地、机场、和高速公路等易出现雾气的场所也能拍摄出清晰的画面。在雾气、大雨等有云雾笼罩的环境下仍能进行正常监控，从而进一步扩大了其监控领域。

图片：x

其它关键特点

数字输出
数字图像翻转
宽动态
RoHS对应
活动检测
隐私屏蔽
低功耗

>

基本规格

图像传感器
机型		DI-SC123-C
图像尺寸		TYPE 1/3 CMOS
有效像素		1305（H） x 1049（V） 1.37M
输出像素、帧速率		1280(H) x 720(V)/30P, 25P
镜头
光学变焦		20x
实际f值		4.7*～94mm
水平视野角		62.9°（W）*～ 2.2°（T）
F值		F1.4（W）-F4.6（T）
聚焦
视频聚焦		自动*/手动（远/近）
最小焦距		0.01m（W）*～3m（T）
日/夜转换（IR-cut）		自动（Pro.AER+/AER）/手动
DSP
DSP		DSP10
-串行接口-	方式: 速度	RS-232C : 57.6k / 38.4k / 19.2k / 9.6k / 4.8k bps
	命令协议	EAP*/AFP
	RS-232C 逻辑电平	3.3V
--功能--	数字慢快门(DSS)	有(WDR关)
	宽动态(WDR)	OFF/WDR+Contrast offset/AD-WDR+Contrast offset/Contrast offset
	图像冻结	OFF*/ON
	镜像	OFF*/ON
	垂直翻转	OFF*/ON
	图像翻转	OFF*/ON
	隐私屏蔽(*1)	OFF*/ON [ 16 zone 3-D(16/1screen) ]
	活动检测(*1)	OFF*/ON
	行为跟踪	OFF*/ON
	帧降噪(FNR)	OFF*/ON
	多用户设定	有(max．111)
	动态消除亮点	有
	慢响应自动曝光	1x - 254x
	自动强光抑制	OFF*/ON
	自动透雾	OFF*/ON
	夜视	OFF*/ON
	数字变焦（倍率）	OFF*/ON(max. 12X)
电子快门
自动		ProAE(1/30s - 1/30,000s)
自动 (+ 数字慢快门)		ProAE+(1/8s - 1/30,000s)
手动 (快门优先)		1/1s - 1/30,000s
光圈
光圈		自动*/手动
背光补偿(BLC)		OFF*/ON
白平衡		自动*/手动
水平分解力		600 TVL
最低照度
IR-cut 开 (1/30s)		0.3 lx
IR-cut 开 (1/8s)		0.08 lx
IR-cut 关 (1/8)		0.01 lx
条件		F1.6 (w) , 50IRE
同步方式		内同步
电源(@25℃)
供电电压		9 --- 12V DC
供电电流(@9V) 所有电机不工作时		220mA(@25℃/2.0W)
供电电流 (@9V) 聚焦/变焦电机工作时		330mA(@25℃/3.0W)
最大供电电流 (@9V) 聚焦/变焦/红外滤光片工作时		600mA(@25℃/5.4W)
视频输出(数字)		YUV422

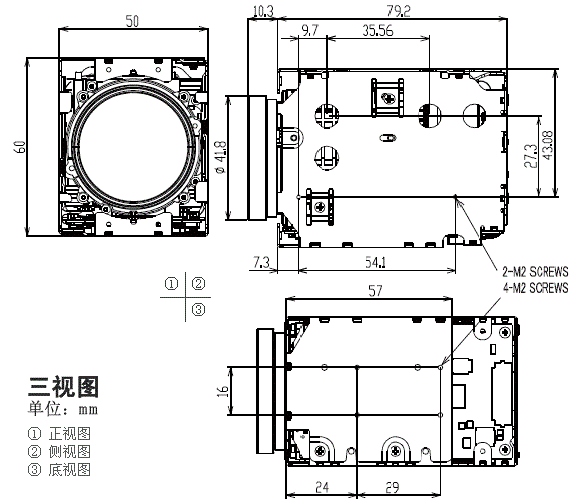

外形尺寸(W x H x D)		50 x 60 x 89.5mm
重量		约 255g
输出接口		36pin FFC
工作温度（推荐）		AF：-10 --- 60°C MF： 0 --- 60°C (0 --- 40°C)
