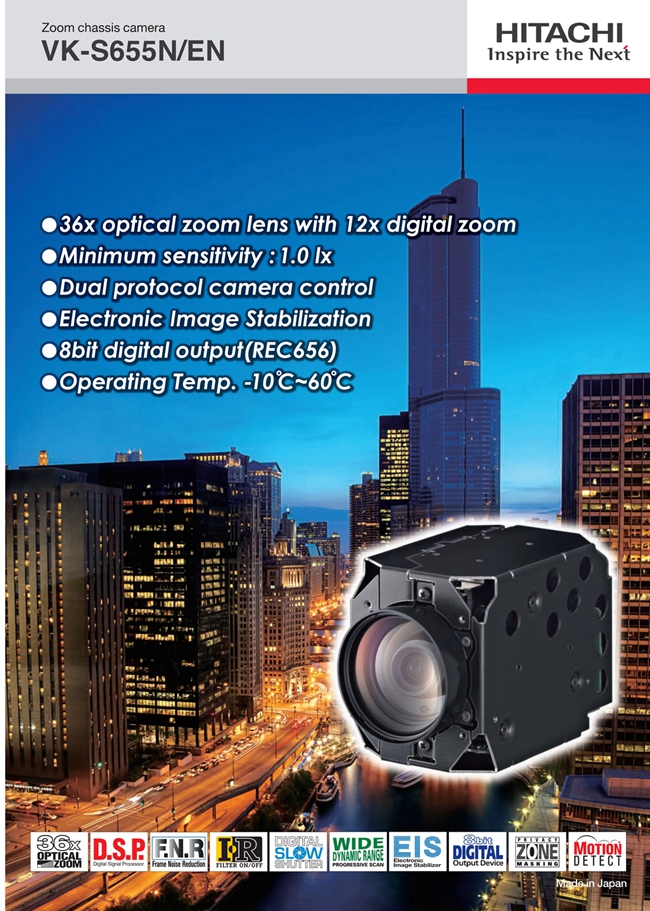

产品信息
36倍光学变焦+12倍数字变焦
出色的色彩再现能力
最小灵敏度1.0lx
双重协议控制
匠心独到的图像质量
8-bit数字输出
工作温度-10℃-60℃

基本规格

机型（制式）：	VK-S655N-C(NTSC)	VK-S655EN-C(PAL)
图像传感器
图像尺寸	逐行扫描 1/4" CCD（对角：4.5mm）
总像素	410k(811×508)	470k(795×596)
有效像素	380k(768×494)	440k(752×582)
DSP	DSP8
水平分辨率	54OTVL
镜头
变焦倍率	36x/35x光学变焦，12x数字变焦（max.）
f值	3.3～119mm/3.4～119mm
水平视角	约60.2°(W)～ 1.8°(T)/58.2°(W)～ 1.8°(T)
F值	F1.4(W)-F4.2(T)
变焦速度（手动）（预设：追踪/非追踪）	4.6s*/6.6s
变焦速度（手动）（预设：追踪/非追踪）	3.2s/2.0s
视频聚焦	自动*/手动（远/近）
最小焦距	0.01m(W)*-3m(T)
日/夜转换(IR-cut)	自动（Pro.AER+/AER）/手动
最低照度	（条件：F1.4（W）,50 IRE）
IR-cut 开	1.0 Lx（1/60s）	1.0 Lx（1/50s）
IR-cut 关	0.01 Lx(1/4s)	0.01 Lx(1/3s)
光圈控制
自动*	可设置偏移量
手动	F1.4-F32（曝光优先）
快门速度
自动	1/60-1/4ks连续 (Pro.AE/AER)	1/50-1/4ks连续 (Pro.AE/AER)
自动	1/2-1/4-1/4ks(Pro.AE+/AER+)	1/1.5-1/3-1/4ks(Pro.AE+/AER+)
手动	1/1-1/30ks（快门优先）	1/0.75-1/30ks（快门优先）
AGC控制
自动*	可设置最大值
手动	0-30dB（AGC优先）
功能
白平衡(WB)	自动*/手动
宽动态(WDR)	OFF/ON（自动/手动）
背光补偿(BLC)	OFF*/ON（WDR关）
数字慢快门（DSS）	有（WDR 关）
帧输出	OFF*/ON
帧降噪（FNR）	OFF*/ON
慢响应自动曝光（Slow AE）	1x*-254x
图像防抖动（EIS）	OFF*/ON
图像翻转	OFF*/ON
镜像	OFF*/ON
垂直翻转	OFF*/ON
图像冻结	OFF*/ON
黑白（B&W）	OFF*/ON
隐私屏蔽(*1)	OFF/ON [2D：2区域/360°] [3D：8区域/360°（4区域/屏）]
固定隐私屏蔽	OFF*/ON（可选：12×24单元）
标题显示	OFF*/ON（24字符）
行为跟踪	OFF*/ON
活动检测(*1)	OFF*/ON
多用户设定	有（max. 111）
动态消除CCD亮点	有
信噪比（亮度）	﹥50dB
命令协议	EAP*/AFP
同步方式	内同步/外同步（60Hz）	内同步/外同步（50Hz）
视频输出
模拟输出	CVBS:1.0 Vp-p，Y/C输出
数字输出	YUV422 8bit 输出（REC656格式）
输出接口
模拟输出	9pin/4pin
数字输出	30pin/24pin
寿命
变焦/聚焦/光圈	500k循环
红外滤光片移动	50k循环
电源(＠25℃)
供电电压	DC 9-12V
供电电流　＠9V	290mA
最　　大　＠9V	380mA
功　　耗　＠9V	2.6 W
最　　大　＠9V	3.4 W
工作温度	-10℃-60℃
存储温度	-20℃-60℃
重量	约 235g

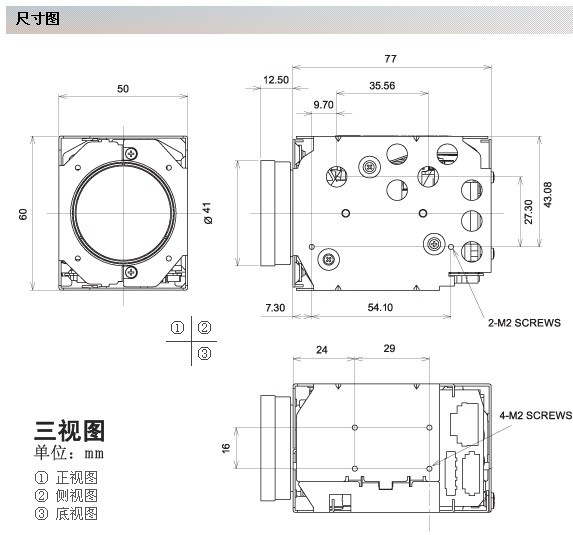

外形尺寸(W×H×D)	50×60×89.5 mm

*: 默认模式
*1: 隐私屏蔽与活动检测不能同时使用
